绿岛风住宅全热新风系统解决方案

发布日期:2019-12-12 12:18:25



◎设计依据

1、业主提供的房屋平面图

2、业主的新风需求

3、标准规范

①《民用建筑供暖通风与空气调节设计规范》GB 50736-2012

②《住宅设计规范》GB50096-2011

③其他技术规范指引

◎新风的作用

1、换气、除臭、除尘功能。取自高空的新鲜空气,经过滤、除尘、灭菌、加热/降温,加湿/除湿等处理过程,以较低的风速,从房间一侧送风口不间断送出,同个合理的气流组织,新鲜空气经过人的活动区域,带走人员活动产生的扬尘,气味等,从排风口排出,达到净化室内空气的目的。

2、湿度调节功能。有效调节室内空气湿度,使居室时刻保持干爽、舒适的状态,对西安冬季的干燥空气又加湿的作用。

3、节能。不用开窗即可获得新鲜空气,减少室内热损失,节省能源。

4、过滤有害物质。驱除室内装饰造成的可能长时间存在的有害气体。



◎新风的送风方式

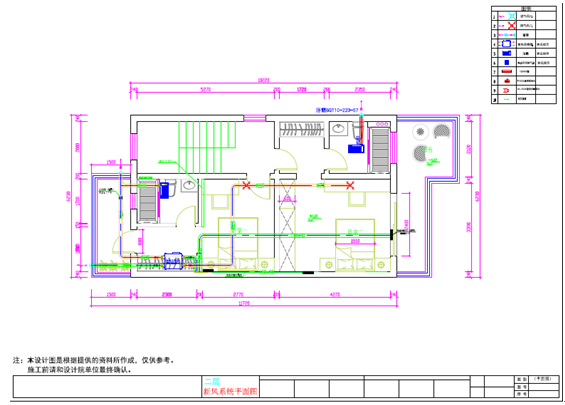

◎设计图纸

◎施工安装



施工前准备



3、电器材料准备

电线、信号线、开关插座及底盒、空气开关及底盒、穿线管、黄蜡管、线卡、防水电工胶等。

4、工具准备

1)机具:砂轮机、砂轮锯、手电钻、冲击钻。

2)工具:手锯、剪子 、活扳手、自制呆扳手、叉扳手、锤子、手铲、方锉、螺钉旋具等。

3)其他工具:墙体探测仪、水平尺、划规、线坠、小线、盒尺等。



◎施工工艺流程要点



1.根据施工图纸进行现场放线。确认墙体开孔位置,做出标记。

2.按照安装规范,进行丝杆打孔。(注意已有管道避让)

3.设备吊装,管道吊装。管道交叉,如空间不足,可以采用过梁器,尽量避免管道交叉情况

4.敷设线管,放线。电线在管内不应有接头,不应扭绞,管内应留有40%的空间,管内电线可随时抽动、换线。2.5m㎡线最多4根(仅指单根20线管)。

5.分支接头应在插座盒、开关盒内,接头接线在同一处不宜超过两根,线在盒内应有适当的余量。

风口安装

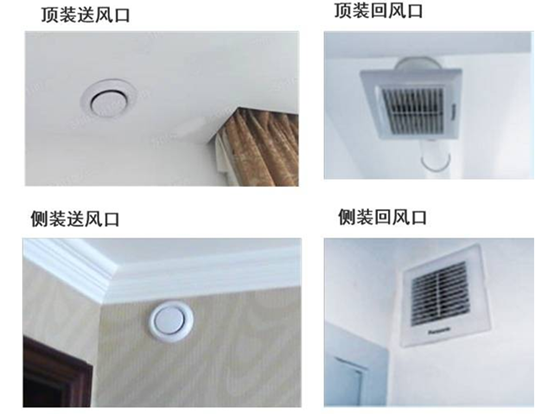

室内风口安装:室内风口安装可采用顶装或者侧装
